Digitale, strahlenfreie Diagnostik

MagneticCeph ist die erste vollständig strahlenfreie, funktionelle 6D‑Diagnostik für Orthodontie und CMD. Präzise, sicher, international einsetzbar.

Klinische Evidenz, funktionelle Validität und biomechanische Synergien des elektromagnetischen 6D-Frameworks MagneticCeph

Zusammenfassung (Abstract)

Die computergestützte kraniofaziale Diagnostik beruhte in der Kieferorthopädie und Funktionslehre traditionell auf statischen, zweidimensionalen Röntgenverfahren (Fernröntgenseitenaufnahme, FRS) sowie mechanischen Kieferregistraten. Das MagneticCeph-System etabliert ein strahlenfreies, echtes 6D-elektromagnetisches Tracking-Verfahren, welches die morphologische Struktur (mittels intraoraler STL-Datensätze) dreidimensional im Schädel verankert und mit der individuellen Gelenkbahngeometrie in Echtzeit fusioniert. Die metrische Validität des Systems zeigt eine wissenschaftlich verifizierte Systemgenauigkeit von 0,022 mm. Dadurch wird die diagnostische und therapeutische Lücke zwischen statischer Morphologie und dynamischer Biomechanik geschlossen, was zu einer nachweisbaren Optimierung des Workflows und der Patientensicherheit führt.

1. Mathematisch-physikalische Validität und Evidenz der Messpräzision

Konventionelle ionisierende Röntgenverfahren (FRS, DVT) unterliegen inhärenten physikalischen Limitationen. Aufgrund der fächerförmigen Divergenz von Röntgenstrahlen kommt es radiologisch zu unvermeidbaren Vergrößerungs- und Projektionsfehlern, insbesondere in den peripheren Clivus- und Mandibularregionen. Zudem persistiert das Problem anatomischer Überlagerungen bei der zweidimensionalen Kephalometrie.

MagneticCeph substituiert ionisierende Strahlung durch ein homogenes, niederfrequentes (5-Volt-basiertes) elektromagnetisches Messfeld. Das sensorbasierte Echtzeit-Tracking erfasst die räumlichen Koordinaten kephalometrischer Referenzpunkte simultan in sechs Freiheitsgraden (3 Translationsachsen, 3 Rotationsachsen).

• In klinischen Studien – u. a. in Kooperation mit der Goethe-Universität Frankfurt am Main – wurde die geometrische Rekonstruktionstiefe (Trueness & Precision) validiert.
• Das System erreicht eine maximale Abweichungstoleranz von 0,022 mm.
• Da das Verfahren frei von elektromagnetischen Verzerrungen (Distortionen) operiert, liefert es eine mathematisch-metrische Evidenz, die herkömmlichen analogen und digitalen Radiographie-Verfahren in Bezug auf die Punkt-zu-Punkt-Reproduzierbarkeit überlegen ist.

2. Biomechanische Synergien: Fusion von STL-Oberflächengeometrie und 6D-Kinematik

Die klinische Limitation moderner Intraoralscans (STL-Dateien) besteht in ihrer Isolation: Sie bilden die koronale Morphologie und die statische Okklusion hochpräzise ab, besitzen jedoch keinerlei geometrischen Bezug zum kraniofazialen Skelett oder zu den Rotationszentren der Kondylen.

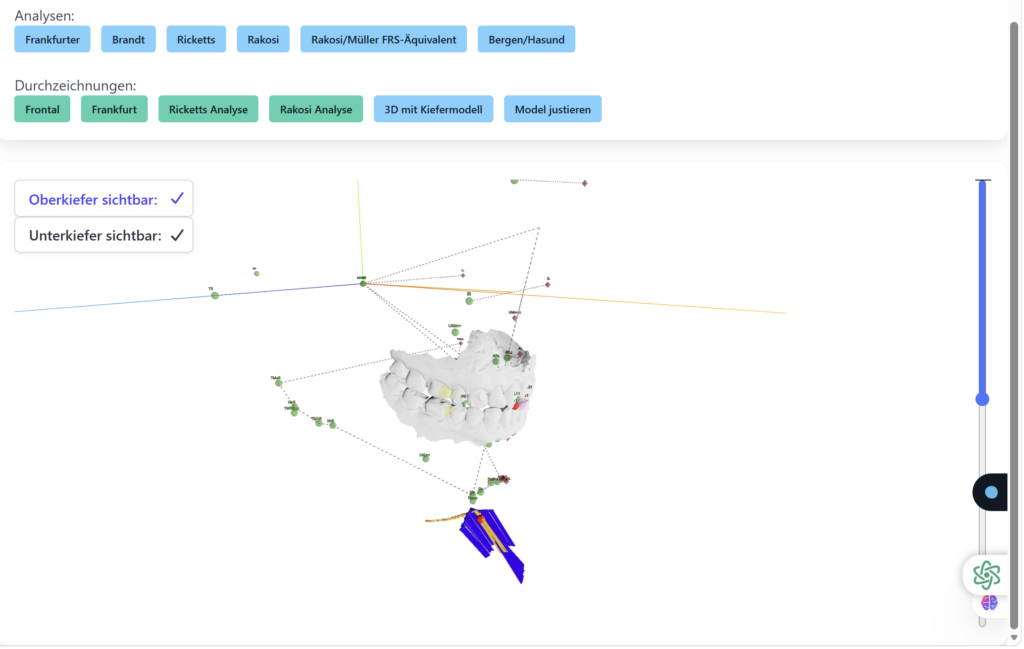

Durch das algorithmische Matching der STL-Oberflächendaten mit dem softwareseitig generierten Gitternetz der elektromagnetisch determinierten Kephalometrie-Punkte gelingt eine fehlerfreie dreidimensionale Einpassung des Ober- und Unterkiefers in das skelettale Bezugssystem des Patienten.

Wird diese statische Fusion nun mit der 6D-Kieferbewegungsanalyse (Dynamic Tracking) verknüpft, ergeben sich signifikante klinische Vorteile:

• Elimination mathematischer Approximationen: Konventionelle CAD/CAM- und Aligner-Planungsplattformen (z. B. für virtuelle Setups bei der Aligner-Therapie) simulieren die Unterkieferkinematik standardmäßig über rein mathematische Mittelwerte (virtuelle Artikulatoren nach Bonwill-Dreieck oder Balkwill-Winkel). MagneticCeph hingegen speist die realen, individuell aufgezeichneten Kondylenbahnen des Patienten (inklusive Bennet-Winkel, Protrusions- und Laterotrusionstrajektorien) direkt in den digitalen Workflow ein.
• Prophylaxe funktioneller Interferenzen: In der Aligner-Planung und der komplexen CAD/CAM-Prothetik können dynamische Frühkontakte, Gleithindernisse oder hyperbalancierende Kontakte virtuell in der Bewegung detektiert und exkludiert werden. Das Risiko iatrogener Funktionsstörungen oder post-therapeutischer Rezidive wird minimiert.

3. Klinische Relevanz in der CMD-Diagnostik und Funktionstherapie

Bei craniomandibulären Dysfunktionen (CMD) sind morphologische Befunde oft unauffällig, während funktionelle Asymmetrien dominieren. Das 6D-Framework ermöglicht eine objektive, graphisch-mathematische Darstellung von Kondylenkompressionen, Gelenkbahn-Asymmetrien und diskalen Subluxationen in der Dynamik.
Die exakten kinematischen Daten erlauben die Konstruktion hochpräziser therapeutischer Aufbissschienen (z. B. Repositionsschienen) direkt am computergenerierten Modell. Die physikalische Einpassungsgenauigkeit führt zu einer signifikanten Reduktion von Remontagen und zeitaufwendigen Einschleifmaßnahmen am Behandlungsstuhl (Chairside-Effizienz).

4. Das bidirektionale Effizienz-Paradoxon (Klinischer Win-Win)

Aus gesundheitsökonomischer und ethischer Sicht löst MagneticCeph das Dilemma zwischen diagnostischem Informationsgewinn und biologischer Belastung auf:
